首页 > 产品中心 > NBK > 膜片型联轴器

  • XHW-AC.jpg

XHW-AC

时间:2020-07-09

点击数:

零背隙 高扭矩 高扭转刚性

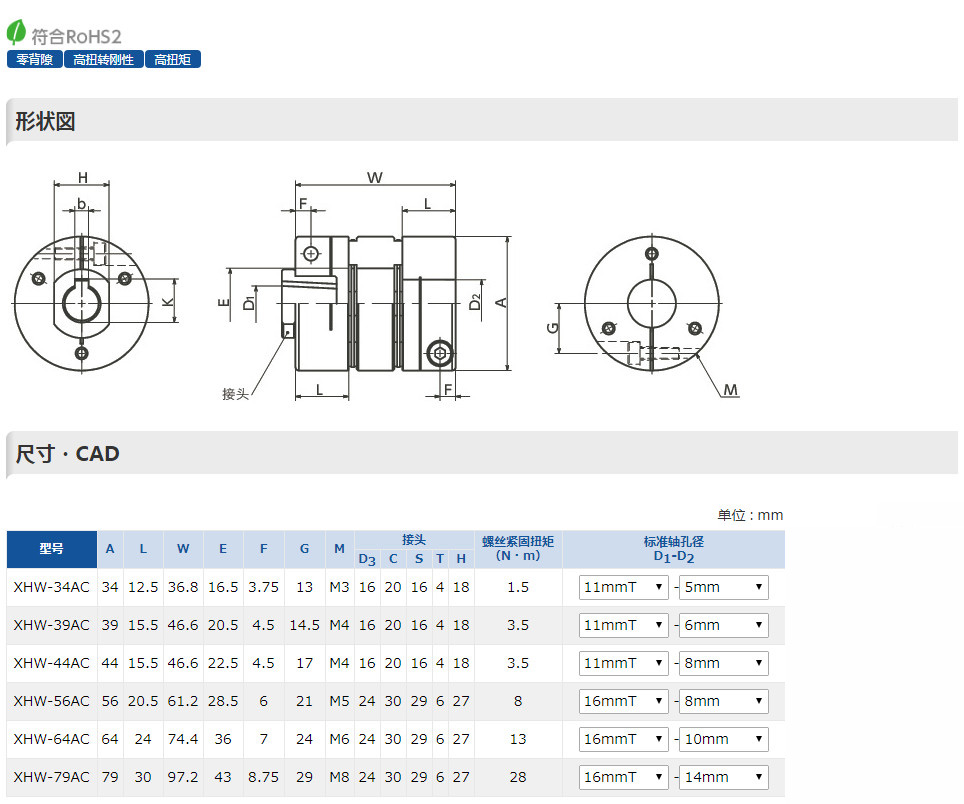

XHW-AC

型号最大轴孔径
(mm)
额定扭矩
(N・m)*1
最高转速
(min-1
惯性
力矩
(kg・m2*2
静态
扭转刚性
(N・m/rad)
容许偏心
(mm)
容许偏角
(°)
容许
轴向偏差
(mm)
质量
(g)*2
XHW-34AC166.3180001.3×10-525000.22±0.592
XHW-39AC2012160002.9×10-547000.252±0.5140
XHW-44AC2215140004.7×10-564000.252±0.6173
XHW-56AC2837.5110001.7×10-4120000.32±0.7413
XHW-64AC355098003.3×10-4150000.352±0.9563
XHW-79AC4210079001.0×10-3220000.52±1.11173

*1: 无需根据负荷变化修正额定扭矩。

根据轴孔径尺寸的不同,轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。XHW-C

*2: 最大轴孔径时的值。


型号标准轴孔径
D1
标准轴孔径 D2
566.3589.5251011121415161718192022242528303235384042
XHW-34AC11T--------------
XHW-39AC11T-----------
XHW-44AC11T------------
XHW-56AC16T---------
XHW-64AC16T--------
XHW-79AC16T--------

●所有产品均附带接头及内六角圆柱头螺栓。
●适用轴径的推荐尺寸公差为h6及h7。
●仅可在D2侧对轴孔和键槽进行追加工。请使用追加工服务。



可传递摩擦力矩

如下表所示,夹紧型XHW-CXHW-C-L的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

外径轴孔径(mm)
34566.3589.525101112141516252830323538404245
150.7




















190.71.73


















25
2.53.64.75
















27
22.944.25.8















34

3.54.95.57.9101112












39


6813181923












44




813152026











56




223437455566










64






23426088










79









140150180








98












120140150170190210220240260

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XHW-CXHW-C-L尺寸表中的试验值,并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。


构造

夹紧型XHW-CXHW-C-L

XHW-C标准型
XHW-C-L加长型

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

接头+夹紧型

XHW-AC XHW-AC

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型


材质、表面处理


XHW-AC
轴套A2017
阳极氧化处理
间隔体A2017
阳极氧化处理
固定膜片螺栓SCM435
四氧化三铁保护膜(黑)
膜片SUS304
轴环SUS304
接头SUS303
内六角圆柱头螺栓SCM435
四氧化三铁保护膜(黑)

特点

  • 推荐适用马达

XHW-C/XHW-C-L/XHW-AC
伺服马达
步进马达
通用马达

◎:特优 ○:优 ●:可使用

  • 特性

XHW-C/XHW-C-L/XHW-AC
零背隙
适用于高增益
高扭矩
高扭转刚性
容许误差调整

◎:特优 ○:优

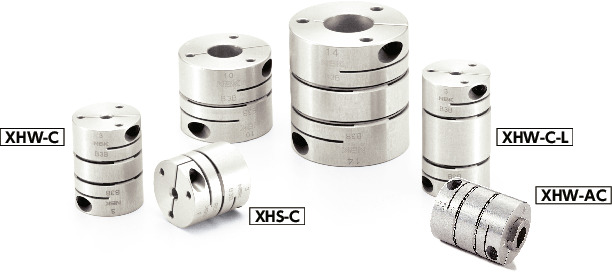

  • 膜片型挠性联轴器。
  • 额定扭矩为传统产品的1.5倍,为高扭矩规格。
  • 最适合于瞬间最大扭矩高达350%的伺服马达。
  • 不锈钢膜片联轴器可容许偏心、偏角及轴向偏差。
  • 适用于伺服马达1/10锥形轴的接头型XHW-AC已实现标准化。

用途

引动器/表面封装机/精密XY轴滑台/分度台

使用注意事项

安装到D型切口轴时,请注意轴的D型切口面的位置。⇒偏差调整
备有内六角圆柱头螺栓可从联轴器的外径伸出、旋转直径大于外径的规格。请注意联轴器的干涉。


选型

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

选型示例

选型条件为轴径φ14、负荷扭矩3N・m时,选型规格为XHW-27C

根据伺服马达的额定输出选型

XHW-C适用于瞬间最大扭矩为额定扭矩的350%的伺服马达,尺寸可比传统产品XBW-C更小。
额定输出
(W)
伺服马达型号伺服马达规格*1选型规格
三菱电机㈱㈱安川电机山洋电气㈱㈱基恩士马达轴径
(mm)
额定扭矩
(N・m)
瞬时最大扭矩
(N・m)
XHW-CXBW-C
100HG-KRSGMJVR2SV80.321.1XHW-19CXBW-25C
200140.642.2XHW-27CXBW-34C
400141.34.5XHW-34CXBW-39C
75016-192.48.4XHW-39CXBW-44C

*1: 马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。


偏心反作用力

XHW-C/XHW-C-L/XHW-AC_T技术数据

XHW-C/XHW-C-L/XHW-AC_T技术数据


轴向反作用力

XHW-C/XHW-C-L/XHW-AC_T技术数据

XHW-C/XHW-C-L/XHW-AC_T技术数据


温度引起的静态扭转刚性数值的变化

以在20℃时的静态扭转刚性数值为100%时的值。
XHW-CXHW-AC的静态扭转刚性数值很少因温度而产生变化,响应性变化极少。在高温下使用时,请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。

XHW-C/XHW-C-L/XHW-AC_T技术数据


静态扭转刚性数值的比较(双膜片型)

XHW-C XHW-AC的静态扭转刚性数值较大,响应性优良。
适用于伺服马达等的高速、高精度定位。

XHW-C/XHW-C-L/XHW-AC_T技术数据
