首页 > 产品中心 > NBK > 高减振能力橡胶型联轴器

  • XGT主图.jpg

XGT

时间:2020-07-08

点击数:

低成本 对应高减衰能 高吸收振动 零背隙

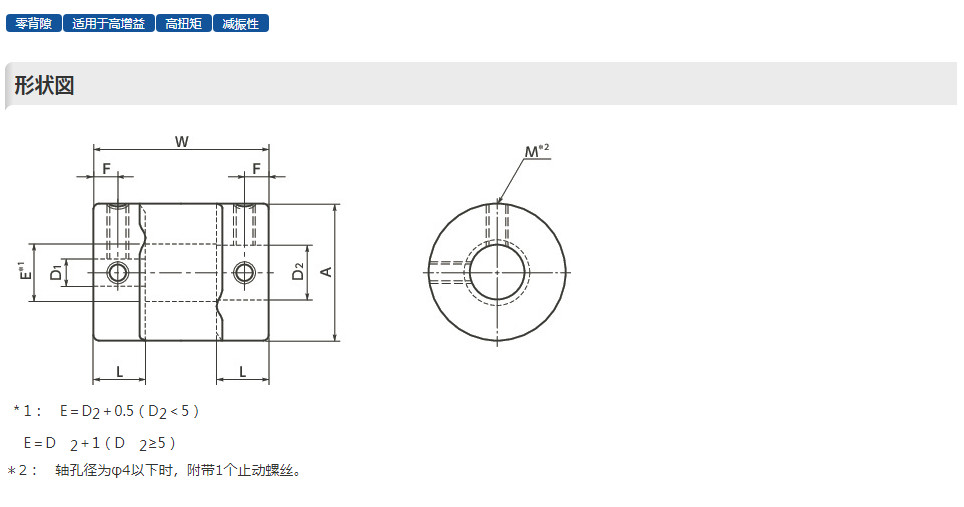

*1: 无需根据负荷变化修正额定扭矩。但环境温度高于30℃时,请依据表中的温度补正系数调整额定扭矩。

XGT的可使用温度为-20℃~80℃。

根据轴孔径尺寸的不同,轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。XGT2XGL2

*2: 最大轴孔径时的值。

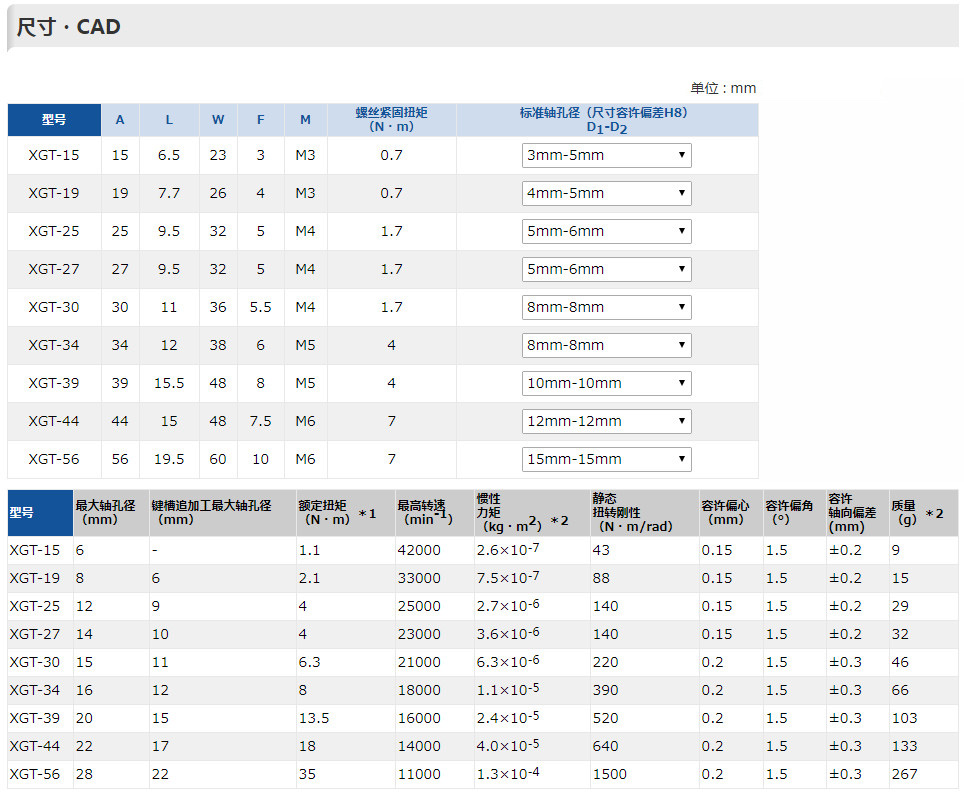

型号标准轴孔径(尺寸容许偏差H8)
D1-D2
XGT-153-53-64-44-54-6
4.5-55-55-66-6
XGT-194-54-85-55-65-7
5-86-66-6.356-76-8
6.35-88-8


XGT-255-65-86-66-86-10
6-116-126.35-86.35-108-8
8-108-118-1210-1010-12
12-12



XGT-275-65-85-146-66-8
6-106-116-126-148-8
8-108-118-128-1410-10
10-1210-1412-1212-1414-14
XGT-308-88-108-118-128-14
8-1510-1010-1110-1210-14
10-1511-1212-1212-1412-15
14-1414-1515-15

XGT-348-88-108-118-128-14
8-1510-1010-1110-1210-14
10-1511-1111-1212-1212-14
12-1514-1414-1515-1516-16
XGT-3910-1010-1210-1410-1510-16
12-1212-1412-1512-1612-19
12-2014-1414-1514-1615-15
15-1615-1916-1617-1720-20
XGT-4412-1212-1412-1612-1914-14
14-1514-1614-1915-1515-16
15-1915-2016-1616-1917-17
19-2020-20


XGT-5615-1515-1915-2015-2519-20
19-2420-2020-2524-2525-25

●所有产品均附带内六角止动螺丝。
●适用轴径的推荐尺寸公差为h6及h7。



环境温度、温度修正系数

环境温度温度修正系数
-20℃~30℃1.00
30℃~40℃0.80
40℃~60℃0.70
60℃~80℃0.55

可传递摩擦力矩

如下表所示,夹紧型XGT-CXGT-CSXGS-CXGS-CSXGL-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。
外径轴孔径(mm)
344.5566.3578101112141516171920
1511.31.51.71.9











19
2.2
2.73.13.33.8









25


4.355.5
6.8








27


3.85

6.8








30






7.51012






34






8.310101213




39







13
151718182325
44









16192021232527
56











45

5061

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XGT-CXGT-CSXGS-CXGS-CSXGL-C尺寸表中的试验值,并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

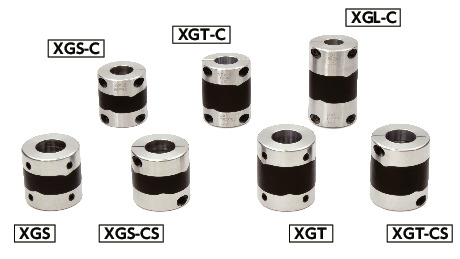

构造

定位螺丝固定型

XGT标准型XGT
XGS短巧型XGS

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

单侧夹紧型

XGT-CS标准型XGT-CS
XGS-CS短巧型XGS-CS

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

双侧夹紧型

XGT-C标准型XGT-C
XGL-C加长型XGL-C
XGS-C短巧型XGS-C

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

XGT-C XGL-C XGS-C为分离型

可轻松进行安装、拆卸。

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

内部构造

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

采用最新的有限元法分析高减振能力橡胶的形状,实现了高扭转刚性、高扭矩。此外,通过使集中于卡爪内径周围的应力均匀分散在整个卡爪上,成功实现了长效化设计。

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型


材质、表面处理


XGT/XGL/XGS
轴套A2017
高减振能力橡胶HNBR
内六角圆柱头螺栓/内六角止动螺丝SCM435
四氧化三铁保护膜(黑)

特点

  • 推荐适用马达

XGT/XGL/XGS
伺服马达
步进马达
通用马达

◎:特优 ○:优 ●:可使用

  • 特性

XGT/XGL/XGS
零背隙
适用于伺服马达的高增益
高扭矩
高扭转刚性
容许误差调整
减振性
可使用温度-20℃~80℃

◎:特优 ○:优

  • 两侧轴套采用高减振能力橡胶结合的完全一体型构造的挠性联轴器。
  • 适用于高响应性能的控制马达,可实现高精度的定位和缩短整定时间。
  • 关于整定时间的缩短XGT2XGL2

用途

引动器/表面封装机/精密XY轴滑台/分度台

选型

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

XGT-C/XGL-C/XGS-C_C挠性联轴器 - 高减振能力橡胶型

选型示例

选型条件为轴径φ19、负荷扭矩7N・m时,选型规格为XGT-39C

根据伺服马达的额定输出选型

额定输出
(W)
伺服马达规格*1选型规格
马达轴径
(mm)
额定扭矩
(N・m)
瞬时最大扭矩
(N・m)
XGTXGLXGS
105-60.0320.09615C15C15C
205-60.0640.1915C15C15C
305-70.0960.2919C19C19C
506-80.160.4819C19C19C
10080.320.9519C19C25C
2009-140.641.927C30C27C
400141.33.827C30C34C
75016-192.47.239C39C-

*1: 马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。


偏心反作用力

XGT-C/XGL-C/XGS-C_T技术数据

XGT-C/XGL-C/XGS-C_T技术数据

XGT-C/XGL-C/XGS-C_T技术数据

XGT XGL XGS偏心时产生的力。偏心反作用力越小,作用于轴承等上的力则越小。

XGT-C/XGL-C/XGS-C_T技术数据


轴向反作用力

XGT-C/XGL-C/XGS-C_T技术数据

XGT-C/XGL-C/XGS-C_T技术数据

XGT-C/XGL-C/XGS-C_T技术数据

XGTXGLXGS沿轴向压缩时产生的力。轴向反作用力越小,作用于马达等上的力则越小。

XGT-C/XGL-C/XGS-C_T技术数据


温度引起的静态扭转刚性数值的变化

以在20℃时的静态扭转刚性数值为100%时的值。
使用温度范围内的静态扭转刚性变化情况如图表所示。
使用时,请注意响应性的下降。

XGT-C/XGL-C/XGS-C_T技术数据


高减振能力橡胶(HNBR)的物性、耐药品性


影响
耐老化性
耐候性
耐臭氧性
汽油、柴油○-◎
苯、甲苯△-○
酒精
乙醚×-△
酮(MEK)×
醋酸乙酯×-△
有机酸
高浓度无机酸
低浓度无机酸
强碱
弱碱

◎:优 ○:可使用 △:可根据条件使用 ×:不可使用
