  • MJS-CSE-ERD.jpg

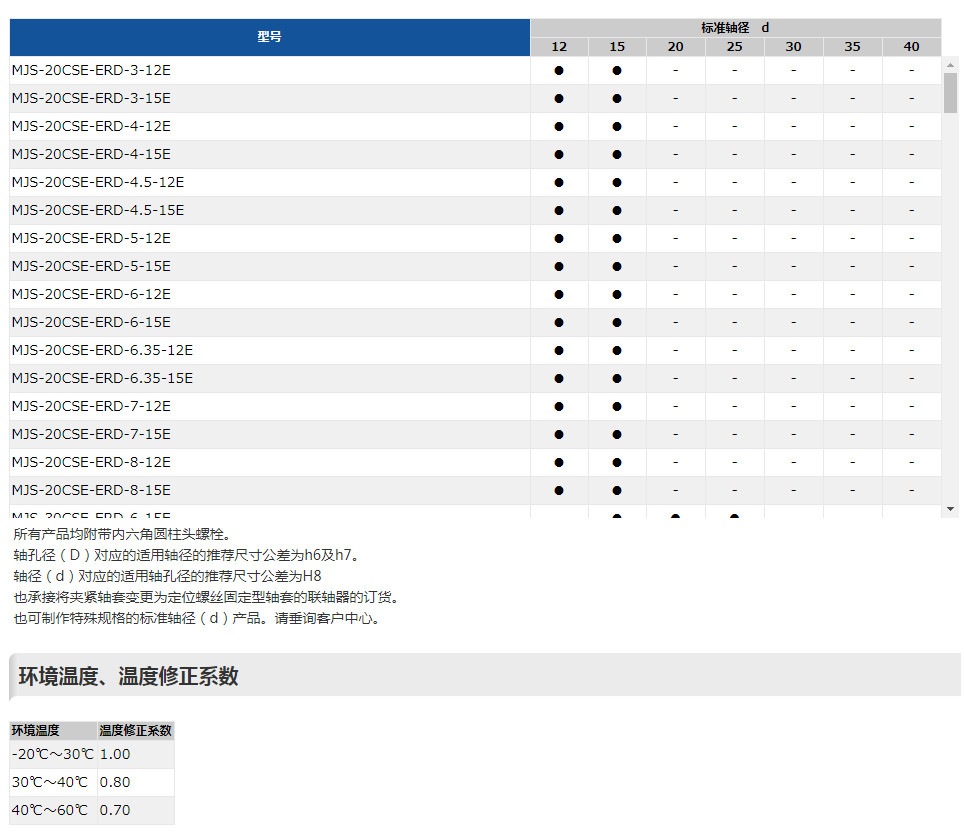

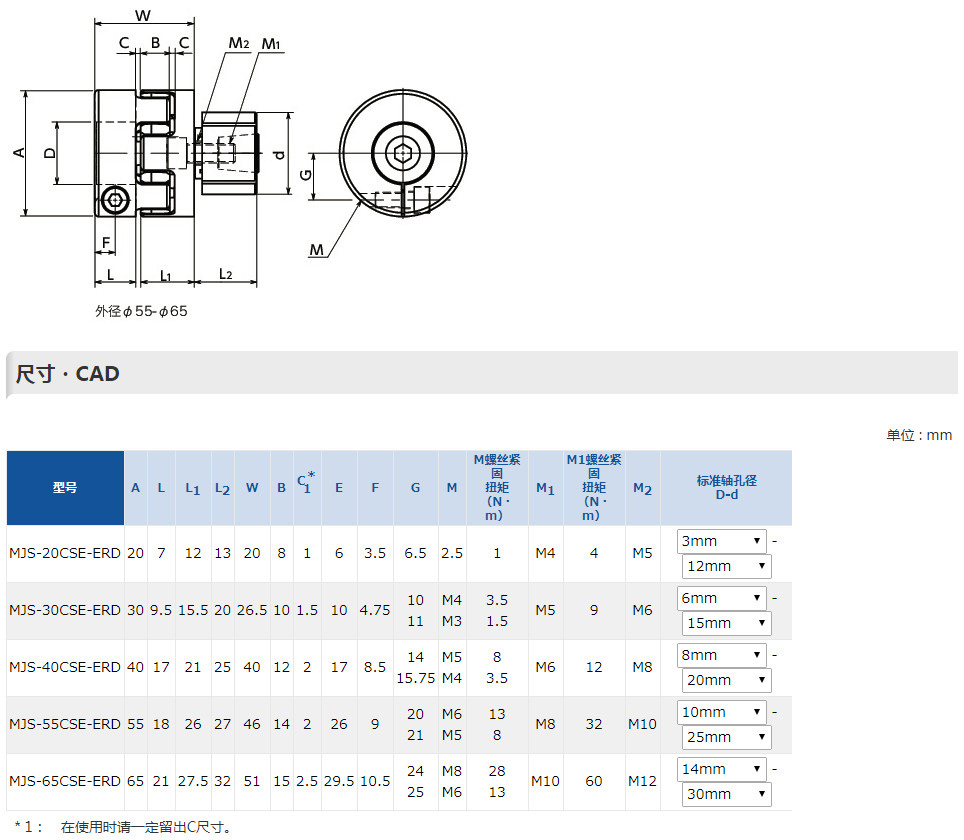

MJS-CSE-ERD

时间:2020-07-17

点击数:

高扭矩 减振性 弹性间隔体压入式





可传递摩擦力矩

MJS-CSE的可传递摩擦力矩为中空轴侧大于轴孔侧。如下表所示,轴孔侧的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

型号轴孔径 D(mm)
344.5566.35789.5251011121415161819202224252830323538
MJS-20CSE0.81.72.22.63.53.84.45.3

















MJS-30CSE



77.68.71013141617141617










MJS-40CSE






283537















MJS-55CSE








4046536672799298100110130130
140


MJS-65CSE











110120130150160170190210220260280300300300

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为MJS-CSE尺寸表中的试验值,并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

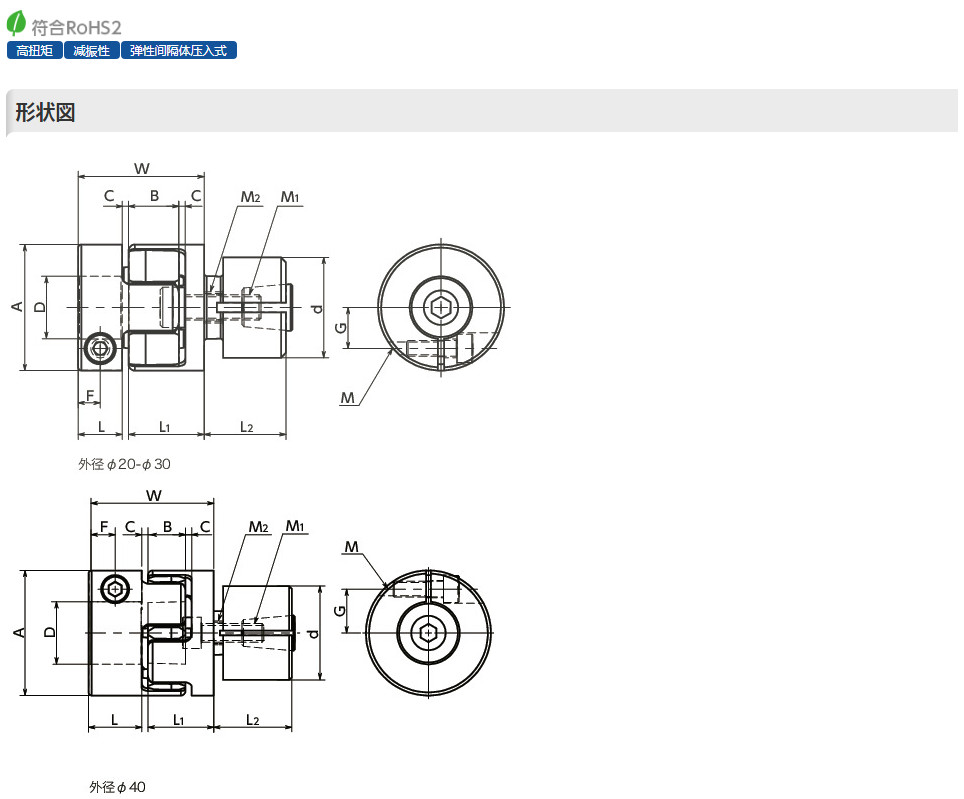

构造

MJS-CSE-EBL/MJS-CSE-EWH/MJS-CSE-ERD/MJS-CSE-EGR_C挠性联轴器 - 梅花型 (中空轴用)

弹性间隔体

MJS-CSE-EBL/MJS-CSE-EWH/MJS-CSE-ERD/MJS-CSE-EGR_C挠性联轴器 - 梅花型 (中空轴用)


材质、表面处理


MJS-CSE-ERD
夹紧轴套A2017
阳极氧化处理
中空轴用轴套
无电解镀镍
内锥体
无电解镀镍
弹性间隔体聚氨酯
内六角圆柱头螺栓SCM435
四氧化三铁保护膜(黑)

特点

  • 推荐适用马达

MJS-CSE
伺服马达
步进马达
通用马达

◎:特优 ○:优 ●:可使用

  • 特性

MJS-CSE
零背隙-
高扭矩
容许误差调整
减振
电绝缘性
组装
可使用温度-20℃~60℃

◎:特优 ○:优

  • 梅花型挠性联轴器。
  • 可用于中空型的驱动轴、从动轴。
  • 优异的弹性效果。可吸收振动、偏心及偏角。
  • 具有电绝缘性。电阻值:2MΩ以上。
  • 弹性间隔体硬度有4种。请根据使用条件选择扭矩、误差调整量等。

MJS-CSE-EBL/MJS-CSE-EWH/MJS-CSE-ERD/MJS-CSE-EGR_C挠性联轴器 - 梅花型 (中空轴用)

  • 弹性间隔体的种类

MJS-CSE-EBL/MJS-CSE-EWH/MJS-CSE-ERD/MJS-CSE-EGR_C挠性联轴器 - 梅花型 (中空轴用)


用途

搬运装置/搅拌机/鼓风机/泵/点胶机

使用注意事项

安装到D型切口轴时,请注意轴的D型切口面的位置。⇒偏差调整
备有内六角圆柱头螺栓可从联轴器的外径伸出、旋转直径大于外径的规格。请注意联轴器的干涉。


偏心反作用力

MJS-CSE-EBL/MJS-CSE-EWH/MJS-CSE-ERD/MJS-CSE-EGR_T技术数据


弹性间隔体详图

MJS-CSE-ERD挠性联轴器 - 梅花型 (中空轴用)


温度引起的静态扭转刚性数值的变化

以20℃时的静态扭转刚性数值为100%时的值。
使用温度范围内的静态扭转刚性变化情况如图表所示。
使用时,请注意响应性的下降。

MJS-CSE-EBL/MJS-CSE-EWH/MJS-CSE-ERD/MJS-CSE-EGR_T技术数据
