弹性模块

时间:2019-03-22

点击数:

作为弹性模块的发明者,CUBE目前生产超过2500种不同类型的弹性模块!对于特种机械的生产制造,各方面的要求越来越苛刻。减震,降噪,使用寿命长,更少的辅助件,易装配等等。我们有124种标准弹性模块应用在各行各业

作为弹性模块的发明者,CUBE目前生产超过2500种不同类型的弹性模块!

对于特种机械的生产制造,各方面的要求越来越苛刻。减震,降噪,使用寿命长,更少的辅助件,易装配等等。

我们有124种标准弹性模块应用在各行各业中。因为灵活多样的安装理念,CUBE模块在技术解决方案的应用中几乎没有任何限制。

您找不到适合您机器的弹性模块吗? 联系我们,一起来寻找解决方案!

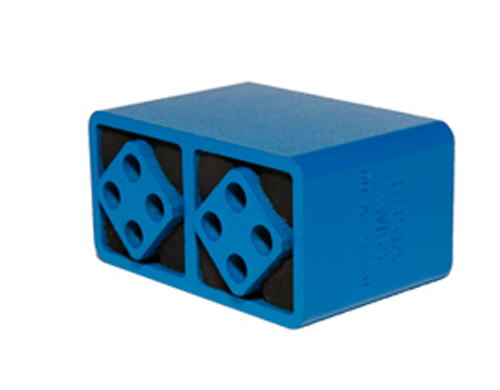

弹性模块 - CRA系列

弹性模块 - DR-A系列.jpg

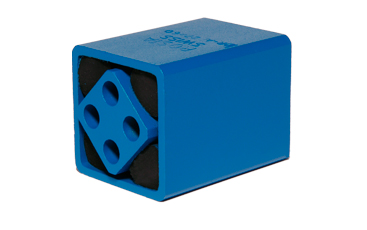

钢质外壳,轻合金的内方配有四个小的安装孔。 支撑臂可以通过螺栓固定在模块的一侧或两侧。 CRA型配有2或4个通孔,特别适用于在中心位置做往复运动的场合。 所有金属件都已喷漆完成。



弹性模块 - CRC系列

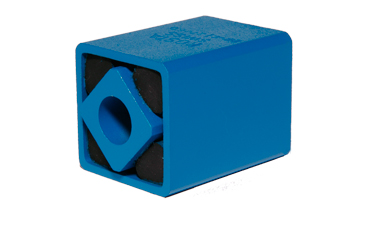

钢制外壳和轻合金内壳,内壳带有一个大的通孔。 支撑臂可用螺栓连接在通孔的一侧或两侧。 CRC型带有中心孔。 这种安装形式的摩擦力保证了支撑臂在任何位置的安装固定。 所有金属件都经过喷漆处理。



弹性模块-CRS系列

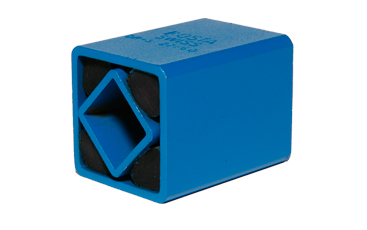

外壳和内壳都是方钢管,“插入式”支撑臂可安装在内方管的一侧或两侧。 插入件部分的长度至少是间距“C”的3倍。CRS 18及以下的型号可以通过一个长螺栓来固定支撑臂,这样支撑臂通过摩擦力来固定在360°内任意位置。 这两种安装方式特别适合于往复角运动的形式(不是在中心位置做往复运动的形式)。 所有金属件都经过喷漆处理。


弹性模块 - CKA系列


圆形壳体和内方的材质都轻合金材料,内方配有4个“通孔”,支撑臂可以通过螺栓安装固定,必要时也可将孔进行攻丝。 这两种安装方法为在中心位置做往复运动的应用形式提供了极其重要的安装链接。 所有金属部件都已喷漆。


弹性模块 - CKS系列

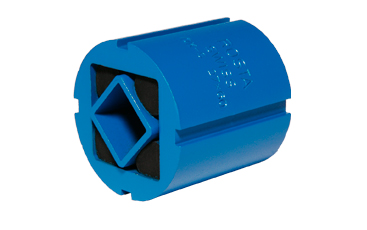

圆形外壳材质是轻合金材料,内方由钢管制成,“插入式”支撑臂可安装在模块的一侧或两侧。 支撑臂插入部分的长度至少要比间隙“C”长3倍。 这种安装方式特别适合于往复角运动形式(不是在中心位置做往复运动的形式)。 所有的金属部件都已喷漆。



弹性模块 - COA系列

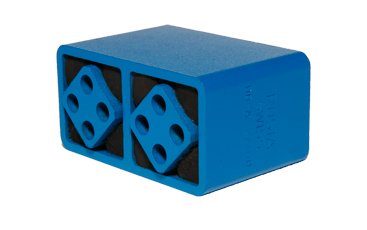

规格45以下的模块外壳是轻合金材质,规格50以上的模块外壳材质由球墨铸铁,内方材质都是轻合金,配有四个“通孔”。 支撑臂可以通过螺栓固定在模块的一侧或两侧。 这为在中心位置做往复运动的应用系统提供了极其重要的链接。 所有金属件都已喷漆完成。


弹性模块CWA 15-38系列

DW-A 15-38系列.jpg

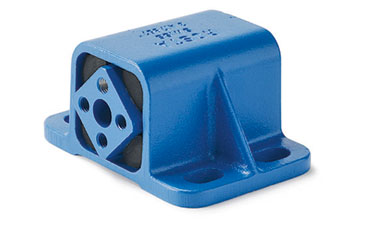

规格型号CWA  15 到 38的弹性模块,带安装法兰的外壳由轻合金制成,法兰上配有四个小通孔或一个中心通孔。 支撑臂可以用螺栓固定在模块的一侧或两侧。 特别适用于通过“中心点”做往复运动的场合。 所有金属件都经过喷漆处理。



弹性模块-CWA 45-50系列

DW-A 45-50系列.jpg

规格型号CWA  45到50 的外壳由球墨铸铁制成,内壳材料是轻合金。 规格型号60及以上的型号,外壳是焊接的钢结构,内壳也是钢制并在两端都配有4个螺纹孔,使得支撑臂和机械部件的安装更方便。 模块的安装,是通过螺栓把安装角钢和客户设备相互连接。 这些模块特别适用于通过“中心点”做往复运动的场合。所有金属件都经过喷漆处理。


弹性模块-CWA 60-100系列

DW-A 60-100系列.jpg

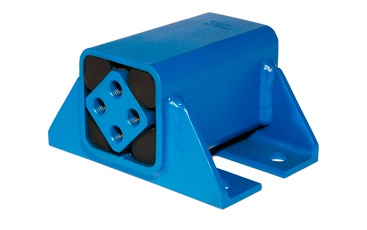

规格型号60及以上的型号,外壳是焊接的钢结构,内壳也是钢制并在两端都配有4个螺纹孔,使得支撑臂和机械部件的安装更方便。 模块的安装,是通过螺栓把安装角钢和客户设备相互连接 这些模块特别适用于通过“中心点”做往复运动的场合。所有金属件都经过喷漆处理。

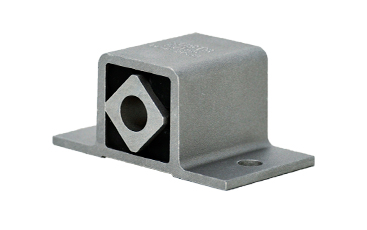

弹性模块 - CWC 15-38系列

DW-C 15-38系列.jpg

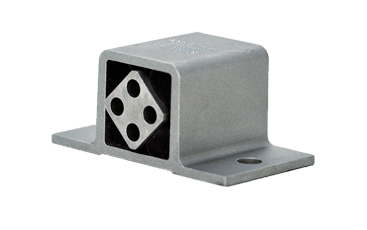

CWC 15到38模块的外壳由轻合金材料制成,并配备侧向固定法兰,包括用于直接安装在客户设备上的安装孔。 内方管由轻合金材料制成,并带有四个小的通孔或一个中心通孔。 支撑臂可以通过螺栓固定在内方管的一侧或两侧。 CWC系列配有中心通孔。 这种安装形式的摩擦力确保了支撑臂在任何位置的安装固定。 所有金属件都已喷漆完成。

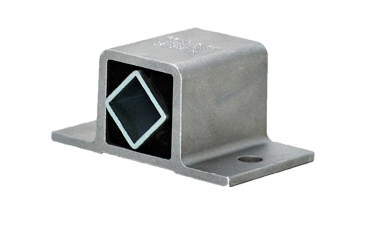

弹性模块-CWS 15-38系列

DW-S 15-38系列.jpg

弹性模块CWS 15到38规格型号,外壳由轻合金制成,配有安装孔的法兰,可直接安装在客户设备上。 内壳由电镀锌钢板制成。 内方结构可以用来固定“插入式”支撑臂,安装在模块的一侧或两端。



弹性模块 - CWS 45和50系列

DW-S 45和50系列.jpg

CWS 45和50的模块外壳的材质是球墨铸铁,内方管是由方钢管制成。 可以在内方管的一侧或两侧安装固定“插入式”支撑臂。 模块必须通过两个支撑件安装链接到客户设备上来。 这些模块特别适用于通过“中心点”做往复运动的场合。 所有金属件都已喷漆完成。
