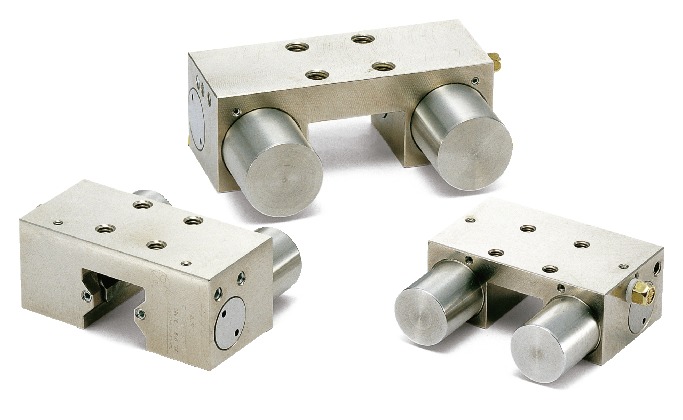

导轨库浪霸 - 气压型 - 常闭型

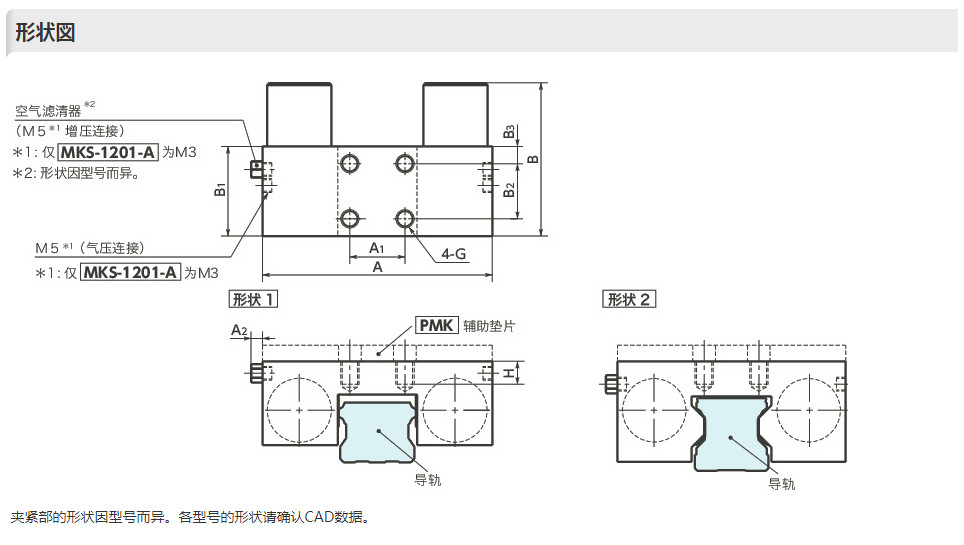

构造

MKS-03导轨库浪霸 - 气压型 - 常闭型


材质、表面处理


MKS
主体相当于SCr415
无电解镀镍
空气滤清器黄铜
接触面相当于SUJ2
无表面处理
调节螺栓相当于SUJ2
无表面处理

特点

  • 开放压力0.3MPa规格的MKS。
  • 标准规格MKS的开放压力(0.55MPa)过高时，请使用此型号。
  • 为常闭（Normally Closed）型。
    供给气压时：解除夹紧。
    排出气压时：借助弹簧的作用力夹紧线性导轨。
  • 设计小巧。

增压连接

“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。

MKS-03

增压连接的连接方法

  1. 拆除空气滤清器。
  2. 装上管接头、软管和电磁阀。
  3. 开始供气。
  4. 启动电磁阀，确认库浪霸的开闭状况。

MKS_C导轨库浪霸 - 气压型 - 常闭型

MKS_C导轨库浪霸 - 气压型 - 常闭型


规格

控制方式气压、常闭
开放压力0.3MPa
最高使用压力0.65MPa
响应时间最大0.06s
夹紧寿命＊1500万次
使用温度-10℃～+70℃
适用导轨的公称尺寸＃15～＃65

＊1：　仅供参考数值，并非保证数值。增压连接时的寿命为100万次。


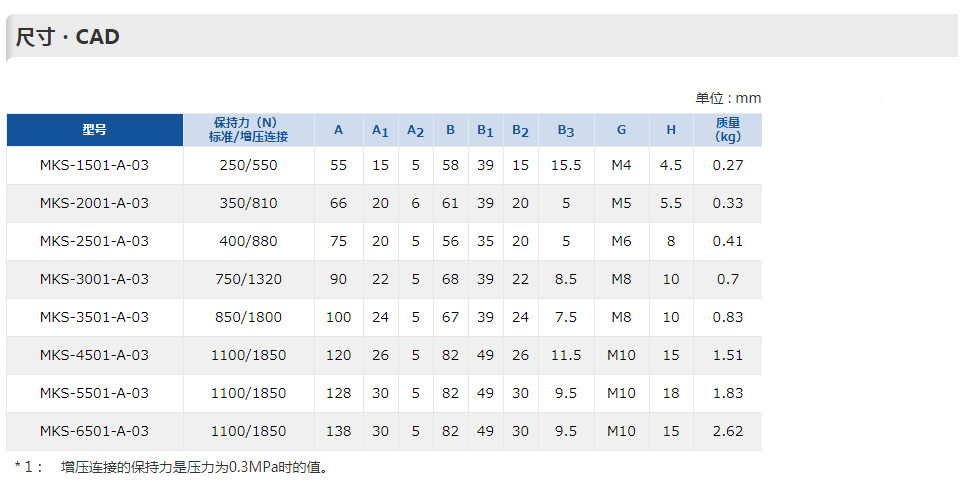

使用注意事项

MKS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKS无法运作。

MKS_C导轨库浪霸 - 气压型 - 常闭型


安装

螺纹公称直径＊1紧固扭矩
（N·m）
M42.8
M55.5
M69.5
M823
M1046

＊1：　请使用强度等级在8.8以上的螺纹。


配管

导轨公称尺寸螺纹公称直径空气消耗量＊1（ℓ/周期（ANR））
标准连接/增压连接
＃15M50.008/0.025
＃20M50.014/0.045
＃25M50.015/0.049
＃30M50.022/0.086
＃35M50.022/0.092
＃45M50.029/0.125
＃55M50.029/0.125
＃65M50.029/0.125

＊1：　压力为0.3MPa时的值。


相关产品

为使MKS的高度与线轨滑座的高度一致，可搭配辅助垫片PMK。
PMK

MKS_C导轨库浪霸 - 气压型 - 常闭型

备有气压型、常开型MK。
MK

MKS_C导轨库浪霸 - 气压型 - 常闭型

备有气压型、常开型、带制动机构的MBPS()、UBPS
()。

MKS_C导轨库浪霸 - 气压型 - 常闭型
