MKRS-04
时间：2020-07-17
点击数：

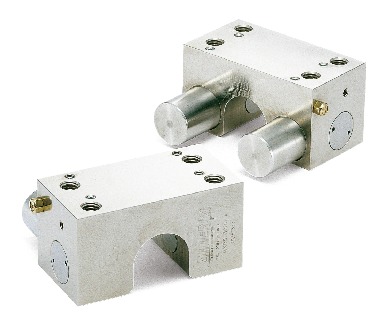

导轨库浪霸 - 气压型 - 常闭型 - 线性轴用
时间：2020-07-17
点击数：
导轨库浪霸 - 气压型 - 常闭型 - 线性轴用
| MKRS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 空气滤清器 | 黄铜 |
| 接触面 | 相当于SUJ2 无表面处理 |
| 调节螺栓 | 相当于SUJ2 无表面处理 |
| 旧型号 | 新型号 |
|---|---|
| MKRS-1600-A-04 | MKRS-1600-A-A-04 |
| 控制方式 | 气压、常闭 |
| 开放压力 | 0.4MPa |
| 最高使用压力 | 0.65MPa |
| 响应时间 | 最大0.06s |
| 夹紧寿命＊1 | 500万次 |
| 使用温度 | -10℃～+70℃ |
| 适用轴的直径 | φ12mm～φ60mm |
| 适用轴的硬度 | 54HRC以上 |
| 适用轴径的尺寸容许偏差 | -0.01mm～0mm |
＊1： 仅供参考数值，并非保证数值。
| 螺纹公称直径＊1 | 紧固扭矩 （N·m） |
|---|---|
| M5 | 5.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
| 轴径 | 螺纹公称直径 | 空气消耗量＊1 （ℓ/周期（ANR）） |
|---|---|---|
| φ12 | M5 | 0.014 |
| φ16 | M5 | 0.015 |
| φ20 | M5 | 0.014 |
| φ25 | M5 | 0.015 |
| φ30 | M5 | 0.022 |
| φ40 | M5 | 0.029 |
| φ50 | M5 | 0.029 |
| φ60 | M5 | 0.029 |
＊1： 压力为0.4MPa时的值。
