导轨库浪霸 - 气压型 - 常开型 - 线性轴用

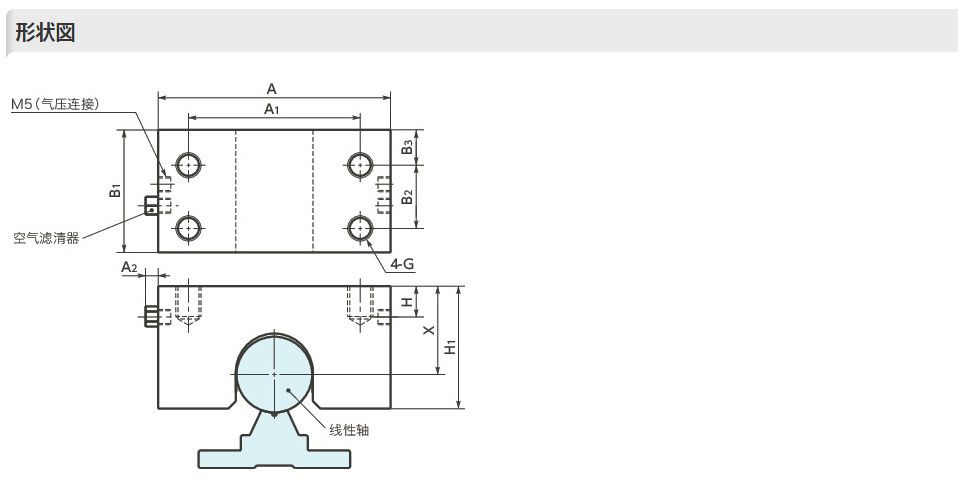

构造

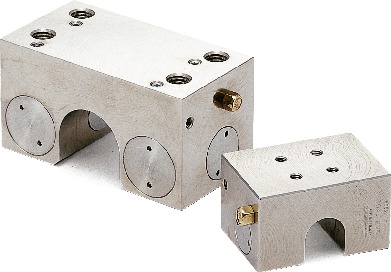

MKR导轨库浪霸 - 气压型 - 常开型 - 线性轴用


材质、表面处理


MKR
主体相当于SCr415
无电解镀镍
接触面相当于SUJ2
无表面处理
调节螺栓相当于SUJ2
无表面处理
SUS303

特点

  • 线性轴用。
  • 用于固定滑台、定位及防止振动。
  • 为常开(Normally Open)型。
    供给气压时:夹紧轴。
    排出气压时:解除夹紧。
  • 也可在线性轴及圆轴上使用。
  • MKR-1600-A由于变更尺寸,更改了型号。新旧型号如下所示:
旧型号新型号
MKR-1600-AMKR-1600-A-A

规格

控制方式气压、常开
最低使用压力0.3MPa
最高使用压力0.65MPa
响应时间最大0.06s
夹紧寿命*1500万次
使用温度-10℃~+70℃
适用轴的直径φ12mm~φ60mm
适用轴的硬度54HRC以上
适用轴径的尺寸容许偏差-0.01mm~0mm

*1: 仅供参考数值,并非保证数值。


安装

螺纹公称直径*1紧固扭矩
(N・m)
M55.5
M823
M1046

*1: 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项( ⇒请事先确认安全注意事项 )、设计中的注意事项( ⇒设计中的注意事项 )、安装步骤( ⇒安装步骤 )。


配管

轴径螺纹公称直径空气消耗量*1
(ℓ/周期(ANR))
φ12M50.019
φ16M50.021
φ20M50.019
φ25M50.021
φ30M50.031
φ40M50.041
φ50M50.041
φ60M50.041

*1: 压力为0.6MPa时的值。


保持力

本产品目录中的保持力是压力为0.6MPa时的值。
保持力在0.3MPa~0.6MPa的范围内与压力成正比。

MKR导轨库浪霸 - 气压型 - 常开型 - 线性轴用


相关产品

备有气压型、常闭型MKRS
MKRS

MKR导轨库浪霸 - 气压型 - 常开型 - 线性轴用
