  • MHS.jpg

MHS

时间:2020-07-09

点击数:

低惯性 零背隙



构造

夹紧型

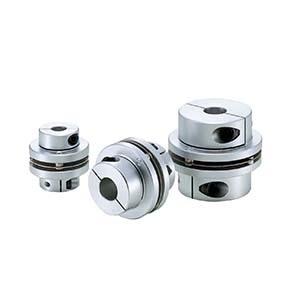

MHS挠性联轴器 - 单膜片型


材质、表面处理

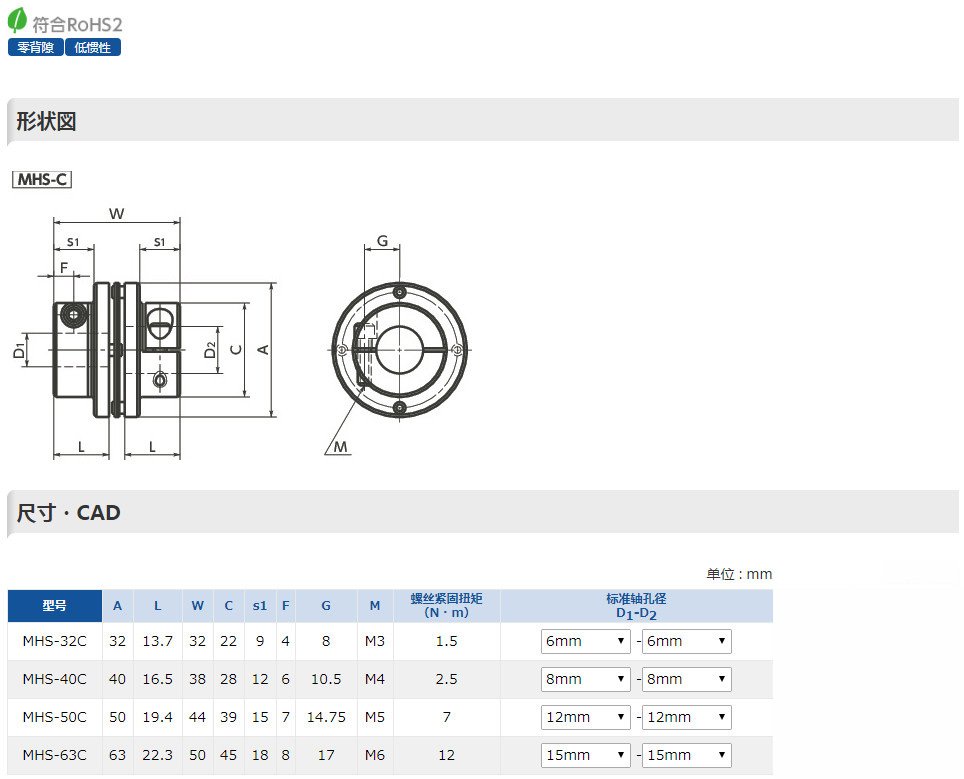

MHS-C
轴套A2017
阳极氧化处理
膜片SUS301
SUS303
轴环SUS303
内六角圆柱头螺栓SCM435
四氧化三铁保护膜(黑)

特点

  • 推荐适用马达

MHS-C
伺服马达
步进马达
通用马达

◎:特优 ○:优 ●:可使用

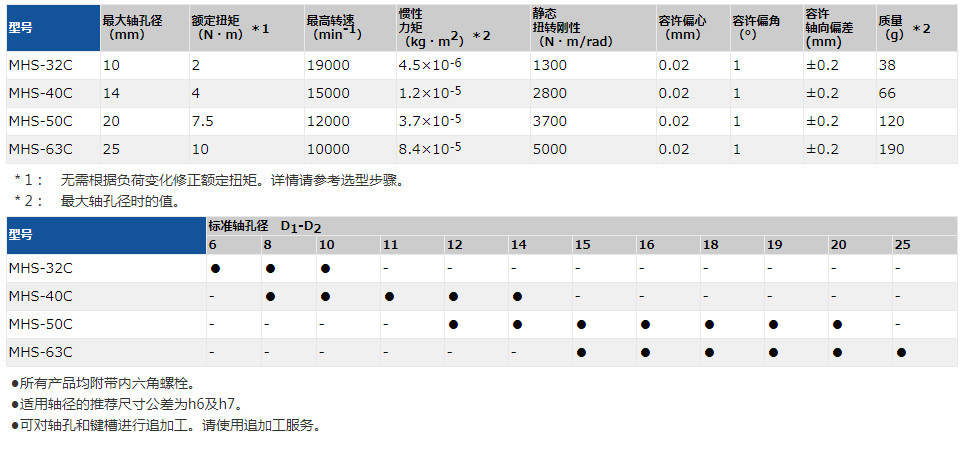

  • 特性

MHS-C
零背隙
容许误差调整

◎:特优 ○:优

  • 膜片型挠性联轴器。
  • 不锈钢膜片联轴器可容许偏心、偏角及轴向偏差。

用途

XY轴滑台/搬运装置

使用注意事项

安装到D型切口轴时,请注意轴的D型切口面的位置。⇒偏差调整
备有内六角螺栓可从联轴器的轴套外径伸出、旋转直径大于轴套外径的规格。请注意联轴器的干渉。
