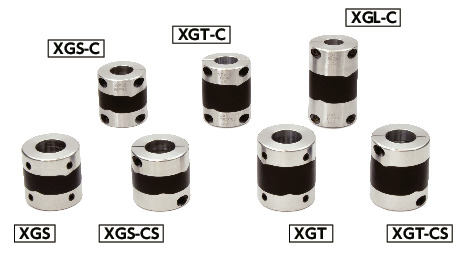

XGL-C
时间：2020-07-09
点击数：
对应高减衰能 高吸收振动 零背隙
时间：2020-07-09
点击数：
对应高减衰能 高吸收振动 零背隙
| 型号 | 标准轴孔径 D1-D2 | ||||
|---|---|---|---|---|---|
| XGL-15C | 3-5 | 5-5 | 5-6 | ||
| XGL-19C | 4-5 | 5-5 | 5-6 | 5-7 | 5-8 |
| 6-6 | 6-6.35 | 6-8 | 6.35-8 | 8-8 | |
| XGL-25C | 5-8 | 6-8 | 6-10 | 6.35-8 | 8-8 |
| 8-10 | 8-11 | 8-12 | 10-10 | 10-12 | |
| XGL-30C | 8-8 | 8-10 | 8-11 | 8-12 | 8-14 |
| 8-15 | 10-10 | 10-11 | 10-14 | 11-12 | |
| 12-14 | |||||
| XGL-34C | 8-8 | 8-10 | 8-12 | 8-14 | 10-11 |
| 10-14 | 11-12 | 12-14 | 14-15 | ||
| XGL-39C | 10-10 | 10-12 | 10-14 | 12-14 | 14-15 |
| 15-19 | |||||
●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。
●安装到D型切口轴时，请注意轴的D型切口面的位置。
●可对轴孔和键槽进行追加工。请使用追加工服务。
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～80℃ | 0.55 |
| 外径 | 轴孔径（mm） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 19 | 20 | |
| 15 | 1 | 1.3 | 1.5 | 1.7 | 1.9 | ||||||||||||
| 19 | 2.2 | 2.7 | 3.1 | 3.3 | 3.8 | ||||||||||||
| 25 | 4.3 | 5 | 5.5 | 6.8 | |||||||||||||
| 27 | 3.8 | 5 | 6.8 | ||||||||||||||
| 30 | 7.5 | 10 | 12 | ||||||||||||||
| 34 | 8.3 | 10 | 10 | 12 | 13 | ||||||||||||
| 39 | 13 | 15 | 17 | 18 | 18 | 23 | 25 | ||||||||||
| 44 | 16 | 19 | 20 | 21 | 23 | 25 | 27 | ||||||||||
| 56 | 45 | 50 | 61 | ||||||||||||||
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XGT-CXGT-CSXGS-CXGS-CSXGL-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。
| XGT/XGL/XGS | |
|---|---|
| 轴套 | A2017 |
| 高减振能力橡胶 | HNBR |
| 内六角圆柱头螺栓/内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
| XGT/XGL/XGS | |
|---|---|
| 伺服马达 | ◎ |
| 步进马达 | ◎ |
| 通用马达 | ● |
| XGT/XGL/XGS | |
|---|---|
| 零背隙 | ◎ |
| 适用于伺服马达的高增益 | ◎ |
| 高扭矩 | ◎ |
| 高扭转刚性 | ○ |
| 容许误差调整 | ○ |
| 减振性 | ◎ |
| 可使用温度 | -20℃～80℃ |
| 额定输出 （W） | 伺服马达规格＊1 | 选型规格 | ||||
|---|---|---|---|---|---|---|
| 马达轴径 （mm） | 额定扭矩 （N・m） | 瞬时最大扭矩 （N・m） | XGT | XGL | XGS | |
| 10 | 5-6 | 0.032 | 0.096 | 15C | 15C | 15C |
| 20 | 5-6 | 0.064 | 0.19 | 15C | 15C | 15C |
| 30 | 5-7 | 0.096 | 0.29 | 19C | 19C | 19C |
| 50 | 6-8 | 0.16 | 0.48 | 19C | 19C | 19C |
| 100 | 8 | 0.32 | 0.95 | 19C | 19C | 25C |
| 200 | 9-14 | 0.64 | 1.9 | 27C | 30C | 27C |
| 400 | 14 | 1.3 | 3.8 | 27C | 30C | 34C |
| 750 | 16-19 | 2.4 | 7.2 | 39C | 39C | - |
＊1： 马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。
| 影响 | |
|---|---|
| 耐老化性 | ◎ |
| 耐候性 | ◎ |
| 耐臭氧性 | ◎ |
| 汽油、柴油 | ○-◎ |
| 苯、甲苯 | △-○ |
| 酒精 | ◎ |
| 乙醚 | ×-△ |
| 酮（MEK） | × |
| 醋酸乙酯 | ×-△ |
| 水 | ◎ |
| 有机酸 | ◎ |
| 高浓度无机酸 | ○ |
| 低浓度无机酸 | ◎ |
| 强碱 | ◎ |
| 弱碱 | ◎ |
