  • MKRS.jpg

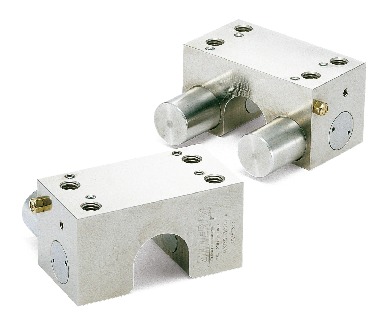

MKRS

时间：2020-07-17

点击数：

导轨库浪霸 - 气压型 - 常闭型 - 线性轴用

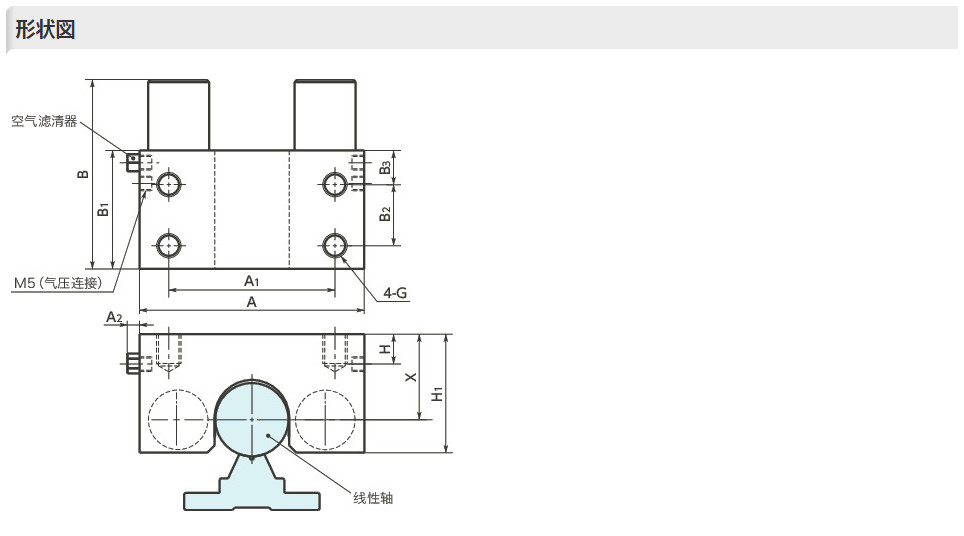

构造

MKRS导轨库浪霸 - 气压型 - 常闭型 - 线性轴用


材质、表面处理


MKRS
主体相当于SCr415
无电解镀镍
空气滤清器黄铜
接触面相当于SUJ2
无表面处理
调节螺栓相当于SUJ2
无表面处理

特点

  • 线性轴用。
  • 用于固定滑台、定位及防止振动。
  • 为常闭（Normally Closed）型。
    供给气压时：解除夹紧。
    排出气压时：借助弹簧的作用力夹紧轴。
  • 最低开放压力为0.3MPa、0.4MPa的产品已实现标准化。
  • 也可在线性轴及圆轴上使用。
  • MKRS-1600-A由于变更尺寸，更改了型号。新旧型号如下所示：
旧型号新型号
MKRS-1600-AMKRS-1600-A-A

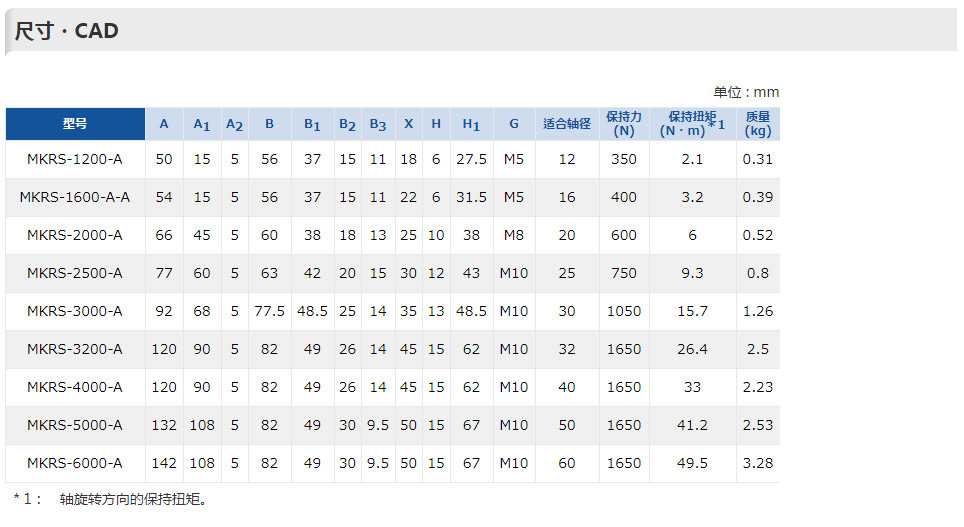

规格

控制方式气压、常闭
开放压力0.55MPa
最高使用压力0.65MPa
响应时间最大0.06s
夹紧寿命＊1500万次
使用温度-10℃～+70℃
适用轴的直径φ12mm～φ60mm
适用轴的硬度54HRC以上
适用轴径的尺寸容许偏差-0.01mm～0mm

＊1：　仅供参考数值，并非保证数值。


使用注意事项

MKRS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKRS无法运作。

MKRS导轨库浪霸 - 气压型 - 常闭型 - 线性轴用


安装

螺纹公称直径＊1紧固扭矩
（N・m）
M55.5
M823
M1046

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


配管

轴径螺纹
公称直径		空气消耗量＊1
（ℓ/周期（ANR））
φ12M50.019
φ16M50.021
φ20M50.019
φ25M50.021
φ30M50.031
φ40M50.041
φ50M50.041
φ60M50.041

＊1：　压力为0.6MPa时的值。


相关产品

备有气压型、常开型MKR。
MKR
