首页 > 产品中心 > NBK > 导轨钳制器

  • MKS.jpg

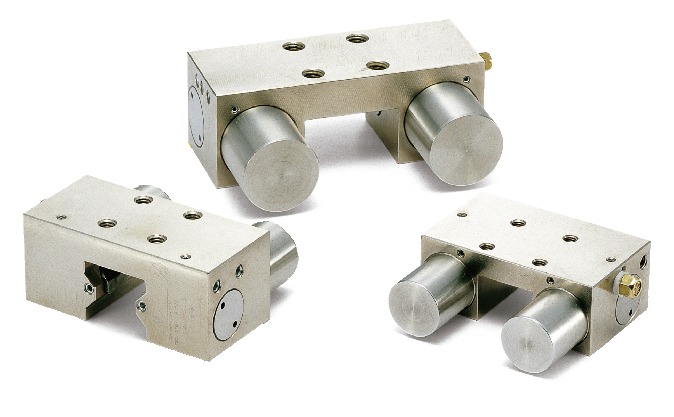

MKS

时间：2020-07-16

点击数：

导轨库浪霸 - 气压型 - 常闭型

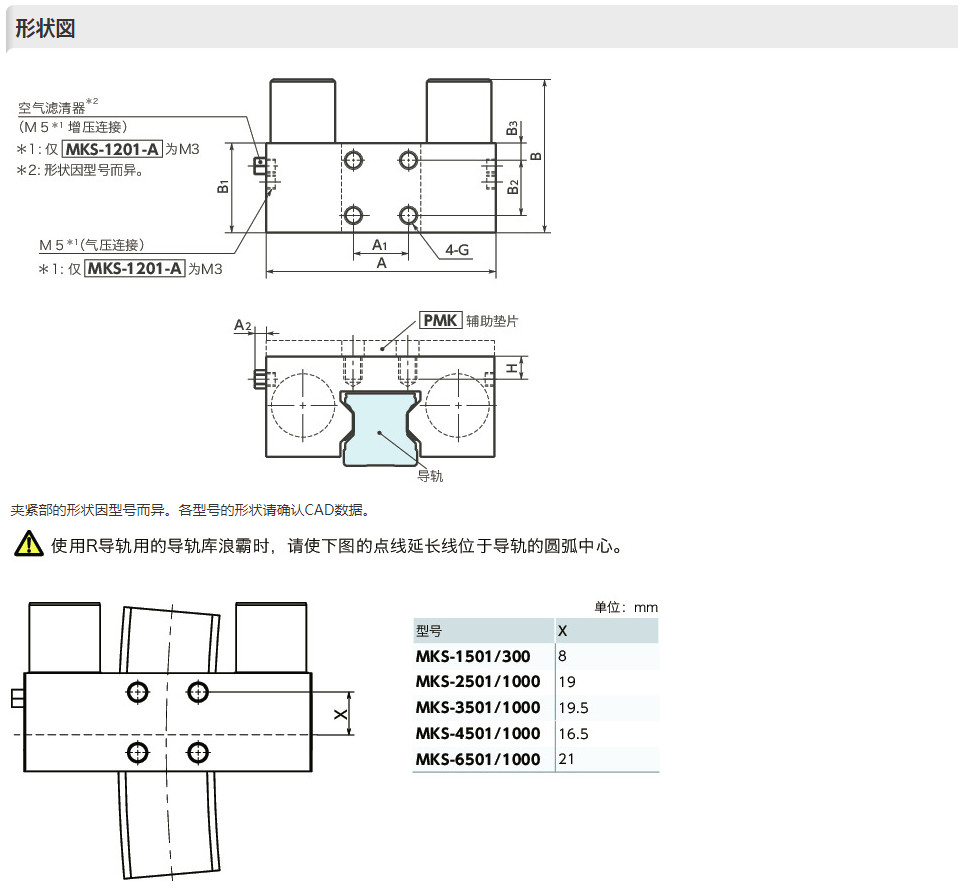

构造

MKS_C导轨库浪霸 - 气压型 - 常闭型


材质、表面处理


MKS
主体相当于SCr415
无电解镀镍
空气滤清器黄铜
接触面相当于SUJ2
无表面处理
调节螺栓相当于SUJ2
无表面处理

特点

  • 用于固定滑台、定位及防止振动。
  • 为常闭（Normally Closed）型。
    供给气压时：解除夹紧。
    排出气压时：借助弹簧的作用力夹紧线性导轨。
  • 最低开放压力为0.3MPa、0.4MPa的产品已实现标准化。
  • 设计小巧。
  • 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

MKS_C导轨库浪霸 - 气压型 - 常闭型


增压连接

“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。

MKS

增压连接的连接方法

  1. 拆除空气滤清器。
  2. 装上管接头、软管和电磁阀。
  3. 开始供气。
  4. 启动电磁阀，确认库浪霸的开闭状况。

MKS_C导轨库浪霸 - 气压型 - 常闭型

MKS_C导轨库浪霸 - 气压型 - 常闭型

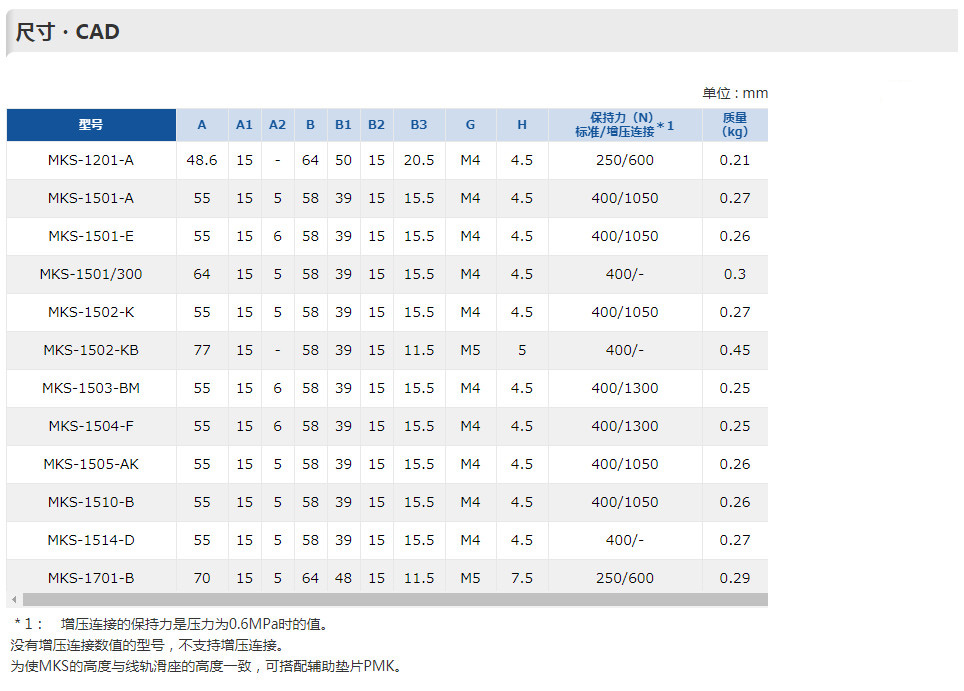

规格


MKS-03MKS-04MKS
控制方式气压、常闭
开放压力0.3MPa0.4MPa0.55MPa
最高使用压力0.65MPa
响应时间最大0.06s
夹紧寿命＊1500万次
使用温度-10℃～+70℃
适用导轨的公称尺寸＃15～＃65＃15～＃65＃12～＃85

＊1：　仅供参考数值，并非保证数值。增压连接时的寿命为100万次。


使用注意事项

MKS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MKS无法运作。

MKS_C导轨库浪霸 - 气压型 - 常闭型


安装

螺纹公称直径＊1紧固扭矩
（N・m）
M42.8
M55.5
M69.5
M823
M1046

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


配管

导轨公称尺寸螺纹公称直径空气消耗量＊1（ℓ/周期（ANR））
标准连接/增压连接
＃12M30.007/0.021
＃15M50.011/0.035
＃20M50.019/0.063
＃21M50.007/0.020
＃25M50.021/0.068
＃27M50.019/0.063
＃30M50.031/0.121
＃35M50.031/0.129
＃45M50.041/0.175
＃50M50.031/0.121
＃55M50.041/0.175
＃65M50.041/0.175

＊1：　压力为0.6MPa时的值。


相关产品

为使MKS的高度与线轨滑座的高度一致，可搭配辅助垫片PMK。
PMK

MKS_C导轨库浪霸 - 气压型 - 常闭型

备有气压型、常开型MK。
MK

MKS_C导轨库浪霸 - 气压型 - 常闭型

备有气压型、常开型、带制动机构的MBPS()、UBPS
()。

MKS_C导轨库浪霸 - 气压型 - 常闭型
